Как заменить старую розетку на новую

При проведении ремонта в квартире или частном доме нередко возникает необходимость обновления электрических коммутационных устройств – розеток и выключателей. Установка новых приборов обычно требуется вместо неисправных или для изменения моделей в декоративных целях. Рассматривая, как установить розетку, важно понимать, что это относительно простая процедура, которую можно выполнить своими руками, без привлечения электрика. Но для этого требуется соблюдение ряда правил и условий, представленных в предлагаемом обзоре.

Разновидности розеток

Силовая электрическая розетка обычно состоит из следующих элементов:

• колодки, на которой закреплены основные детали;
• контактов – зажимные элементы для фиксации проводов;
• защитной декоративной крышки, закрывающей устройство снаружи.

В зависимости от способа монтажа, эти коммутационные приборы бывают встроенными или накладными. Первые устанавливают в подрозетник, заделанный внутрь стены, с подводом проводов в штробах. Накладные монтируют снаружи стеновой поверхности. При этом проводку выполняют открытым способом.

С учетом конструкции зажимов, предусмотрен выпуск таких устройств:

• винтовых – жилу зажимают винтом, сдвигающим пластины;
• пружинных – для расширения контактного отверстия под сечение провода достаточно нажать на специальную клавишу, преодолевающую сопротивление пружины.

Прибор может быть рассчитан на два или три контакта (с заземлением). По современным стандартам, электропроводку нужно заземлять для безопасной эксплуатации бытовых приборов.

Исполнения, рассчитанные на применение в помещениях повышенной влажности (ванных, санузлах), снабжены крышкой, закрывающей контакты от проникновения влаги. Также выпускают устройства с токовым индикатором, таймером и выталкивающим приспособлением, другими дополнительными усовершенствованиями.

Модель выбирают, с учетом условий применения.

Техника безопасности при установке розетки

Рассматривая, как правильно смонтировать и подключить розетку, важно соблюдать следующие меры безопасности:

• работы лучше выполнять днем, при достаточном уровне естественного освещения;
• предварительно отключают подачу электроэнергии на соответствующую схему, выключив автомат в распределительном щитке;
• перед началом монтажа индикаторной отверткой проверяют клеммы на отсутствие напряжения;
• при монтажных операциях контакты освобожденных проводов не должны соприкасаться даже в отключенном состоянии;
• безопаснее пользоваться инструментами с диэлектрическими ручками.

Оценивая, как подключить провода к розетке, особенно важно установить в правильную позицию нулевой контакт (для моделей с заземлением). Фазу можно определить по цвету изоляции: фазная жила обычно коричневая, нулевая – синяя, заземляющая – желто-зеленая.

Стандарт установки розеток

Рассматривая, как подключить розетку, важно соблюдать следующие условия, регламентированные действующими ПУЭ (Правилами устройства электроустановок):

• в штепсельных устройствах предусмотрен защитный контакт для заземляющей жилы;
• на кухне эти приборы стоит подключать через отдельную группу;
• электрические устройства монтируют на расстоянии от коммуникаций с заземлением – водопровода, раковины и пр.;
• стандартная высота монтажа розеточных блоков – не более метра от пола, в современных интерьерах эти устройства ставят внизу;
• минимальное расстояние от газовой трубы – от полуметра;
• дистанция от ванны или дверей душевой кабины – не меньше 0,6 м.

Приборы, монтируемые на улице, должны обеспечивать степень защиты не ниже IP44.

Как заменить старую розетку на новую?

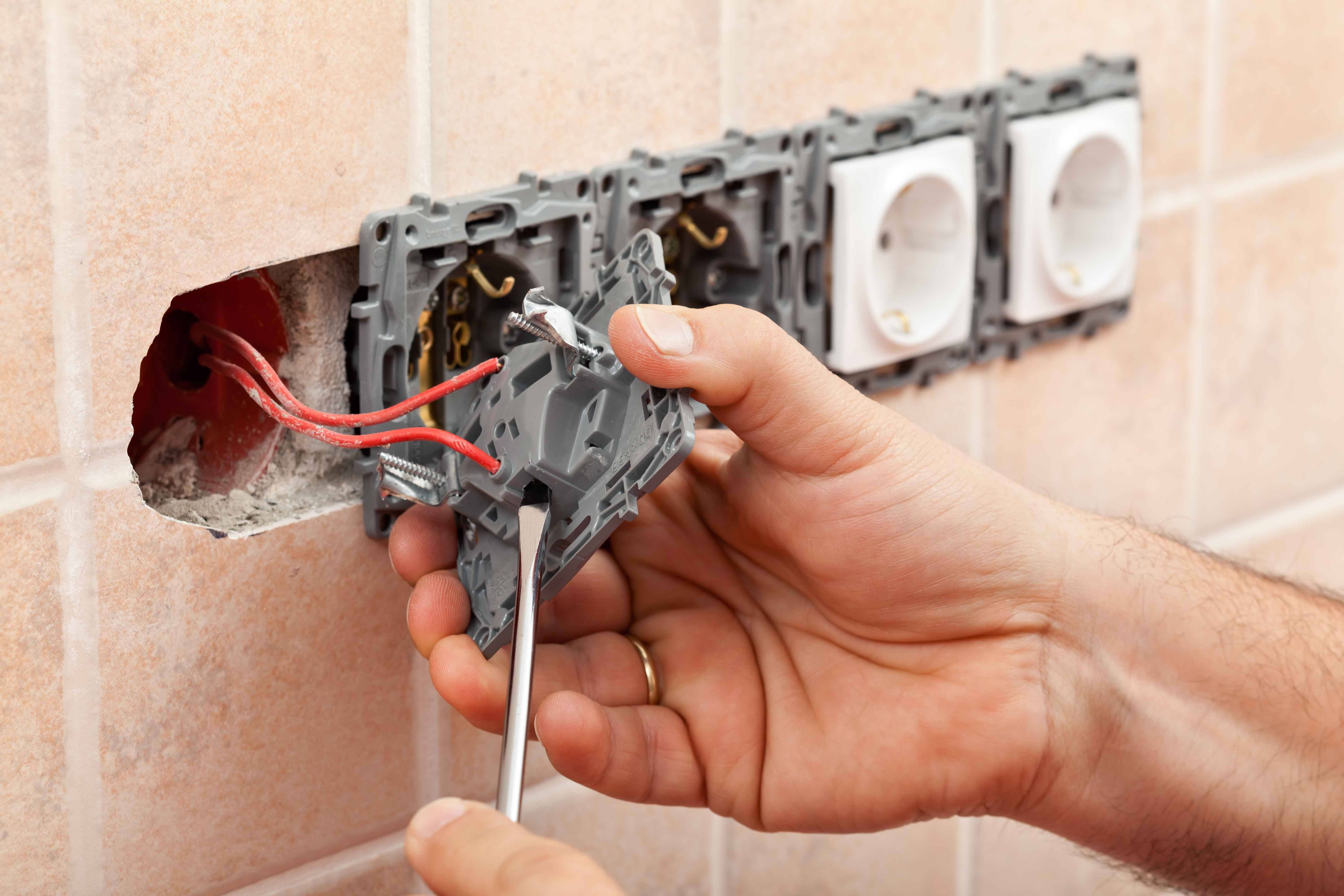

При подключении новой розетки вместо старой, монтажные работы выполняют в таком порядке:

• подготавливают инструменты и комплектующие;
• отключают подачу электроэнергии, проверяют отсутствие напряжения в сети;
• выкрутив центральный винт, снимают декоративную крышку;
• отжав лапки фиксаторов выкручиванием боковых винтов, освобождают розеточную колодку от крепежа к подрозетнику, извлекают наружу вместе со шлейфом;
• выводят провода, отсоединив от контактов;
• подключают новый розеточный блок, контактные части проводников не помешает дополнительно зачистить, чтобы улучшить проводимость соединения;
• крепят колодку в подрозетнике, затягивая винты фиксаторов;
• устанавливают на место декоративную крышку.

Рассматривая, как сделать, чтобы розетка стояла правильно, важно точно отцентровать колодку при фиксации. В этом случае внешняя крышка станет точно по центру устройства. Особенную аккуратность стоит соблюдать при замене в условиях старой алюминиевой электропроводки, чтобы при манипуляциях не сломать жилу провода.

По завершении монтажа включают автомат, проверяют работоспособность электрического прибора. Вначале проверку можно выполнить индикаторной отверткой, а затем – пробным включением какого-либо бытового электроприбора (например, настольной лампы).
